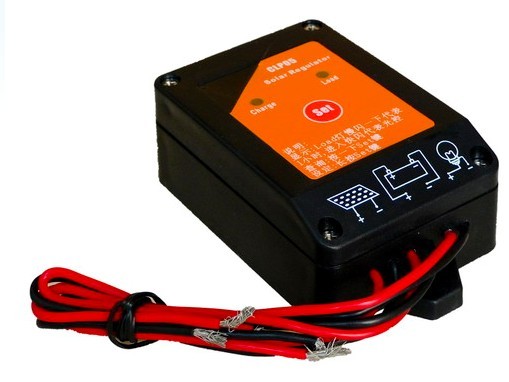

CLP-05 5A 太阳能路灯控制器

地区：广东省深圳市　　浏览量：1780次

目前为止，对此供应信息已有0次询价；

详细信息

暂无参数

产品说明

CLP05-5A/ST2型路灯控制器系我公司自主开发的最新专利产品，适合60W以下（12V）或120W以下（24V）太阳能照明灯系统的自动控制。具有主灯、辅灯两路输出。

I功能：

1．防止蓄电池过度充电、过度放电、晚间反向放电。

2．根据光线强弱，傍晚自动开启主、辅灯。

3．根据光线强弱，黎明自动关闭辅灯。

4．根据设定，定时关闭主灯或者光控关闭主灯（与辅灯同步）。

II 接线：

揭开控制器上盖，露出接线端子，按上盖图示连接：

1．将蓄电池的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第1、第3)。

*负荷指示灯（load）闪动一下并且30秒后会亮起，表示连接正确，可继续进行下列连接。否则会损坏控制器。

接线示意图

2．将太阳能板的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第1、第2)。

*如果连接错误会损坏你的控制器。

3．将主灯的“+”、“-”极正确牢固地连接到控制器相应的端子上（左起第4、第5）。

4．将辅灯的“+”、“-”极正确牢固地连接到控制器相应的端子上（左起第4、第6）。

III 指示灯：

1．充电指示灯1支（charge），亮起表示正在强力充电，闪动表示正在浮动充电，不亮表示充电已经停止。

2．负荷指示灯1支（load），亮起表示有输出，容许负载工作；不亮表示没有输出，不容许负载工作。

注意事项：

1．接线前请仔细核对并确认太阳能板、蓄电池、负载的额定电压，三者的额定电压应相同，且都是12V

或者都是24V。

2．太阳能板、负载的额定电流不得大于控制器的额定电流。

附 参数表：
