在智能电网的研究项目中，实时地调配各种不同来源的电力供应，满足当前微网的耗能需求是关键的研究课题之一。而作为研究的一种重要手段，就是在实验室里搭建一整套完整的模拟系统，包括风能、太阳能、储能电池、电动汽车（充电桩）、功率马达设备、常规负载（如家电产品）等各种模拟器甚至真实设施，通过受

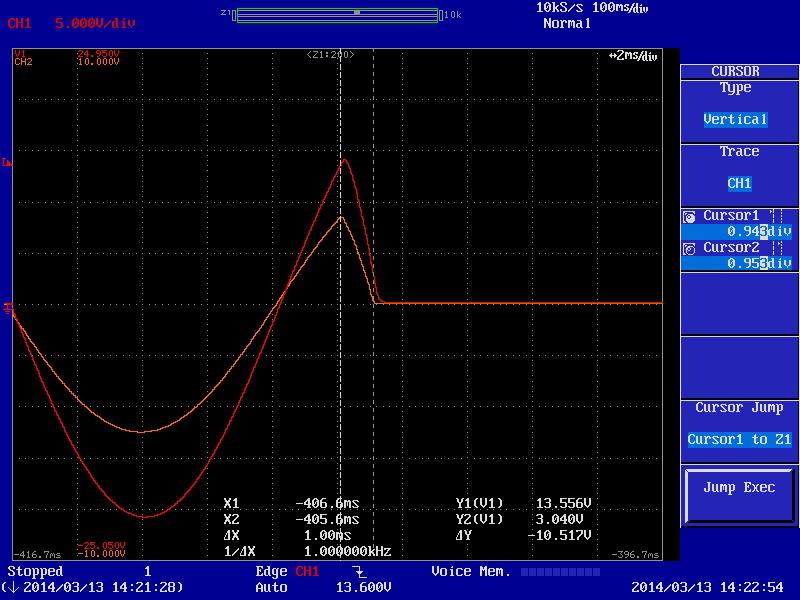

（4）60Hz正弦波从230V 90度角时以1ms渐变关断。

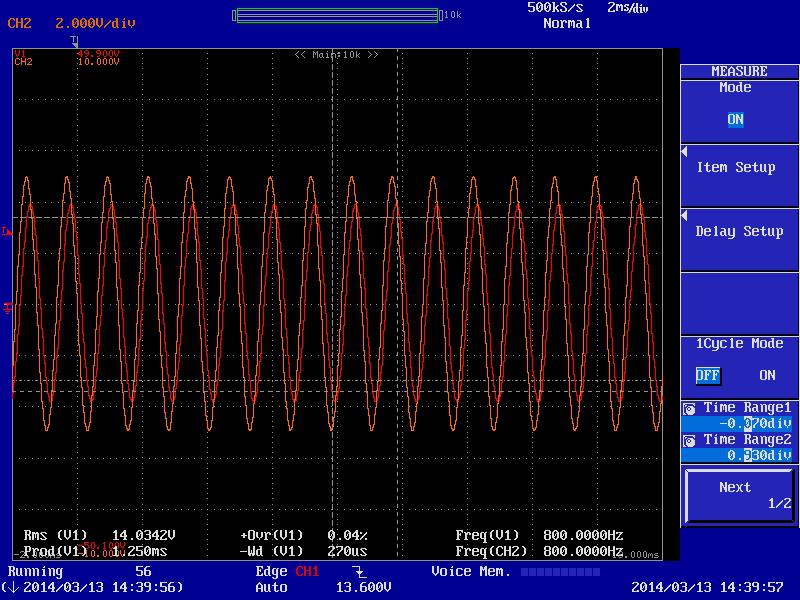

（5）800Hz输出的情况。目前CI RS接受外部模拟量控制的信号频率上限为819Hz，当反灌功能开启时频率上限为500Hz。当超过此限时RS会自动切断输出以进行保护。以下是用外部模拟量控制230V 800Hz时的输出表现。

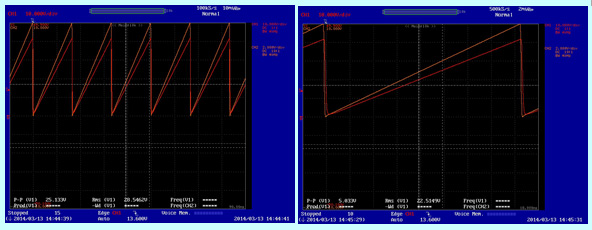

（6）60Hz 230V三角波的情况。右图为放大后的细节图。

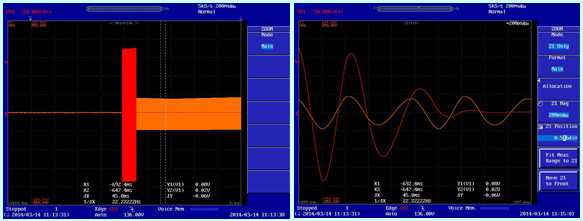

（7）高频保护的表现。当CI RS受外部模拟量控制要求输出超上限频率时，RS大约在150ms后自动关断输出。右图为关断时刻放大后的细节图。

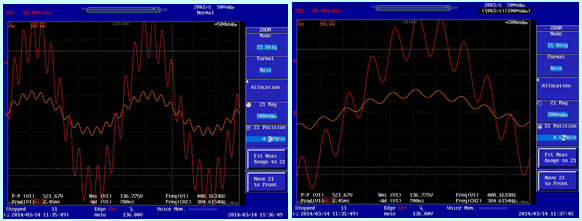

（8）230V 60Hz正弦波上叠加400Hz 85V峰峰值的纹波噪声后的表现。右图为放大后的细节图。
