在智能电网的研究项目中，实时地调配各种不同来源的电力供应，满足当前微网的耗能需求是关键的研究课题之一。而作为研究的一种重要手段，就是在实验室里搭建一整套完整的模拟系统，包括风能、太阳能、储能电池、电动汽车（充电桩）、功率马达设备、常规负载（如家电产品）等各种模拟器甚至真实设施，通过受
（9）215V低上升斜率方波(上升时间约为2毫秒)的表现。右图为放大后的细节图。表现良好。

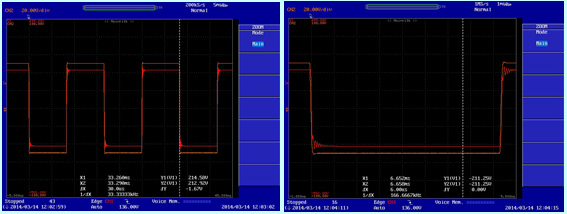

（10）215V高上升斜率方波(上升时间约为30微秒)的表现。右图为放大后的细节图。可以看出当外部控制信号要求CI RS的电压变化速率超出其能力时，CI RS的输出会出现振铃的情况。

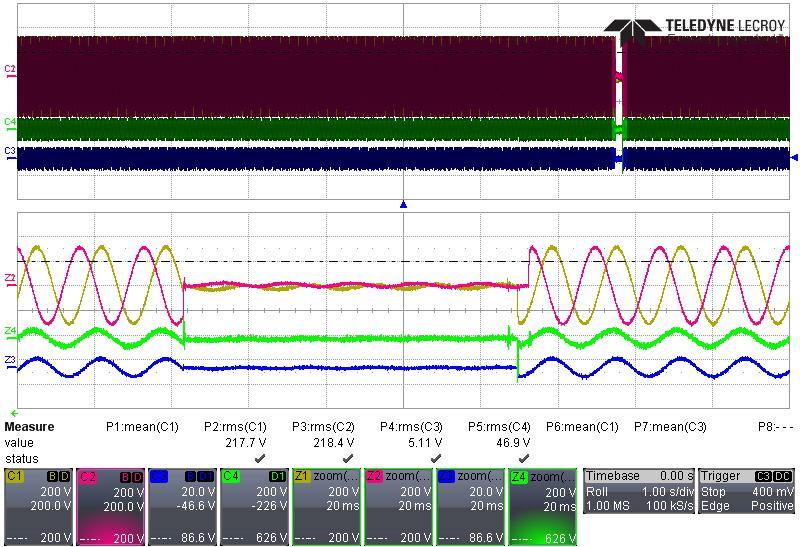

（11）带载情况下的模拟。由于CI RS本身是作为电压源，其主要调控输出电压，电流由负载拉载来决定，其电流输出性能与控制源是使用本机控制还是接受外部模拟量控制无关。已经有众多的实际应用证明了CI RS在使用自身控制器时输出各种电压波形下的优异电流表现。以下是韩国某研究院使用CI RS接受RTDS控制信号进行接地故障模拟的波形图，带载为30KW+10KVA。
其中黄色轨迹为A相电压，紫色轨迹为B相电压，绿色轨迹为A相电流，蓝色轨迹为RTDS控制A相电压的信号。
综合以上验证测试结果，我们认为AMETEK CI品牌的RS系列电源的硬件设计是过硬的，100微秒的延时也是属于可接受的范围，这样我们就拥有了一个真实地可以提供从90KVA到1MVA功率范围的模拟电网平台，配合RTDS系统可以实现对各种复杂电力环境的模拟， 连接各种新能源发电设备、用电载荷、储能设备等，就可以在实验室里建立起一整套完整的微电网模拟测试平台，满足科学研究及实际验证的需要。
