根据日本产业经济新闻2月11日的报道，松下研发出了效率高达24.7%的太阳能电池，该结果经过日本 产业技术综合研究所的证实。松下日前发布声明称这是目前实用面积(100 cm2以上)晶硅太阳能电池的世界最高效率。

　　根据Progress in Photovoltaics此前发布的最新世界高效太阳能电池效率列表，目前晶硅太阳能电池领域排名前三位的分别是UNSW的PERL电池(24.7%±0.5%，p型磁场直拉单晶，4cm2)，Sunpower公司的背结背接触电池(24.2%±0.7%，n型CZ单晶，155.1cm2)和松下的HIT电池(23.9%±0.6%，n型，102.7cm2)。

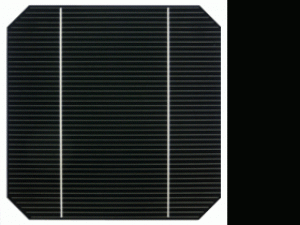

　　松下此次公布的电池效率为24.7%，较此前的数据提高了0.8%。该电池仍采用其HIT技术，面积为101.8cm2，电池厚度98 μm，开路电压0.75V，短路电流4.02A(39.5 mA/cm²)，填充因子83.2%。

　　松下在声明中指出，为提高电池效率，公司主要在减少复合损失，减少吸光损失和减少电阻损失三方面入手。HIT电池通过其高质量的非晶硅薄层减少表面复合损失，而此次松下进一步提高了非晶硅薄膜的品质，减少了生长工艺对基材的损伤，这使得电池开路电压从0.748V提高到0.75V。同时松下通过减少透明导电层和非晶硅层的透光度增加了电池对光的吸收，将短路电流从 38.9 mA/cm² 提高到 39.5 mA/cm²。最后通过提高电极高宽比提高填充因子。

　　公司还表示新的HIT电池不但效率更高，同时厚度仅为98 μm，这充分展示了这款电池在降低成本方面的潜能。松下称公司将努力把新研发的电池技术用于产品量产，并继续研发新技术以提高太阳能电池的效率并降低成本。
