雾化cvd高速成膜 太阳能电池转换效率提高1成！
“太阳能电池的转换效率最大提高了1成”——。东芝三菱电机产业系统开发出了通过将原料制成雾状来形成薄膜的雾化CVD（化学气相沉积）装置“TMmist”。由于采用非真空工艺、不使用等离子体，因此有望减少装置的设置面积和初期投资，并提高基材薄膜的特性。东芝三菱电机产业系统将瞄准太阳能

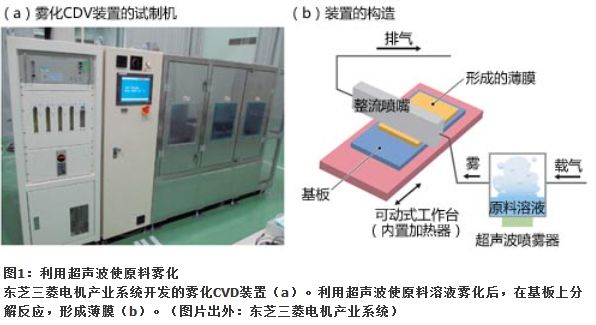

TMmist大致由（1）将原料制成雾状的超声波喷雾器、（2）向生产线上流过的宽1m左右的基板供应雾状原料的细长整流喷嘴、（3）加热基板的加热器等构成（图1）。
具体操作过程如下。先由（1）超声波喷雾器利用1.6M～2.4MHz超声波将成膜原料溶液制成直径数μm的雾状液滴注1）。接着，将雾状原料与载气混合，输送至（2）整流喷嘴，喷到基板上。然后，喷到基板上的原料（3）在加热器产生的热效应下分解反应，形成薄膜。
实现产品化时的最大课题是如何优化对膜厚及膜质不均问题有重大影响的（2）整流喷嘴内部构造。这时需要利用整流喷嘴使雾化的原料均质化，喷到基板上。东芝三菱电机系统在母公司三菱电机的研究所的协助下，对雾化原料的流动与内部构造之间的关系进行了反复分析。另外，还对（1）超声波喷雾器使用的原料溶液的成分等实施了优化，同时改进了（3 ）加热器的机构，从而实现了大面积基板的均匀加热注2）。
注1）泄漏至装置外部的超声波数量符合制造设备业界团体SEM（I SemiconductorEquipment and Materials International）的标准。
注2）在宽1m的基板上形成透明导电膜时，膜厚不均程度为±20％。通过在产生线上排列多个整流喷嘴、重复成膜，便可将成膜膜厚的不均程度降至±10％。
作者：河合 基伸 来源：日经BP社 责任编辑：wutongyufg
