组串式与集中式光伏电站安全对比
当今社会传统能源面临枯竭，人类生态环境日益恶化，太阳能光伏发电以资源丰富、清洁、不受资源分布地域的限制等优点成为人们关注的焦点。近几年我国光伏产业迅猛发展，现今国内光伏累计装机容量已超过28GW，并以每年大于10GW的速度增长。光伏电站建站越来越多，如何提高电站的安全性，如何将各种安全隐患防范于未然，也已成为电站业主们首要
2.1 组串式逆变器到交流汇流箱与集中式直流汇流箱到配电柜安全对比
在集中式方案中，直流汇流箱到直流配电柜这段电缆，电压高达500~800Vdc，按照16进1出的直流汇流箱进行计算，电流大约在130A左右，长度一般超过100米，在山地光伏电站或建筑光伏系统中，由于地形及建筑物的因素，长度可能会超过300米。这段电缆是集中式方案较易发生着火事故的一段电缆，且由于能量大，影响范围及后果严重。
组串式方案逆变器至汇流箱的电能传输为交流输电，电压变为380 Vac 或480Vac，电流一般控制在50A以内，大大降低了发生火灾的可能性。
2.1.1 集中式直流汇流箱到配电柜安全风险分析
如图2所示，当短路故障（A点）发生在直流汇流箱和配电柜进线断路器之间时，存在直流回路（红色）和交流回路（蓝色）。
1）直流回路：由于短路电流较小，直流断路器QF3为防止误动作，一般整定电流都较大，使得直流断路器QF3无法跳脱切断回路，从而使得汇流箱输出持续的直流能量到短路点，维持电弧燃烧，使火灾风险持续扩大。
2）交流回路：电流主要来自电网侧，在直流断路器QF1及交流断路器QF2动作前，逆变单元IGBT将承受较大的故障电流，可能会对其产生严重的损坏。
图2 直流汇流箱到配电柜故障
案例：2014年7月，某屋顶光伏电站发生着火，彩钢瓦屋顶被烧穿了几个大洞，厂房内设备烧毁若干，损失惨重。最终分析原因为：由于施工或其他原因导致某汇流箱线缆对地绝缘降低，在环流、漏电流的影响下进一步加剧，最终引起绝缘失效，线槽中的正负极电缆出现短路、拉弧，导致了着火事故的发生。
图3 直流汇流箱到配电柜电缆故障致屋顶烧毁
案例：2014年5月，某山地光伏电站发生着火，当地林业部门立即责令停止并网发电，进行全面风险评估，持续时间三个月，造成了数百万的损失。最终分析原因为：由于某汇流箱电缆在施工时被拖拽磨损，在运行一段时间后绝缘失效，正负极电缆出现短路、拉弧，导致了着火事故的发生。

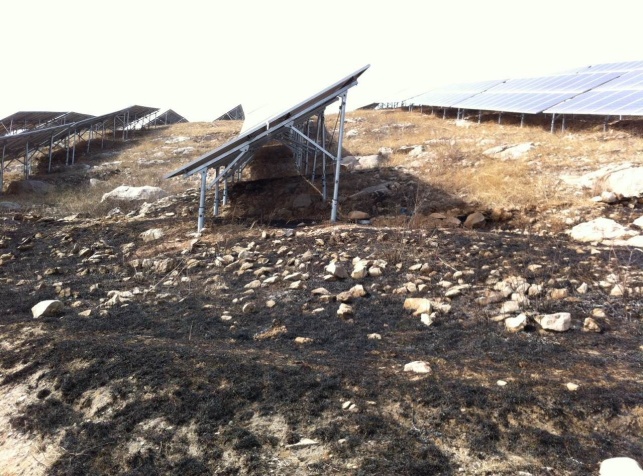

图4 直流汇流箱到配电柜电缆破损短路故障引发山地着火
