组串式与集中式光伏电站安全对比
当今社会传统能源面临枯竭，人类生态环境日益恶化，太阳能光伏发电以资源丰富、清洁、不受资源分布地域的限制等优点成为人们关注的焦点。近几年我国光伏产业迅猛发展，现今国内光伏累计装机容量已超过28GW，并以每年大于10GW的速度增长。光伏电站建站越来越多，如何提高电站的安全性，如何将各种安全隐患防范于未然，也已成为电站业主们首要
2.3 集中式方案中直流熔断器的安全风险分析
2.3.1 熔断器增加了直流节点，埋下安全隐患
集中式1MW需要使用熔断器400个，每个熔断器与熔断器盒夹片之间有采用压接的方式。由于熔断器盒对线缆可靠安装要求高，现场实际不容易做到，可能出现接触不良的现象，是汇流箱着火的主要原因。

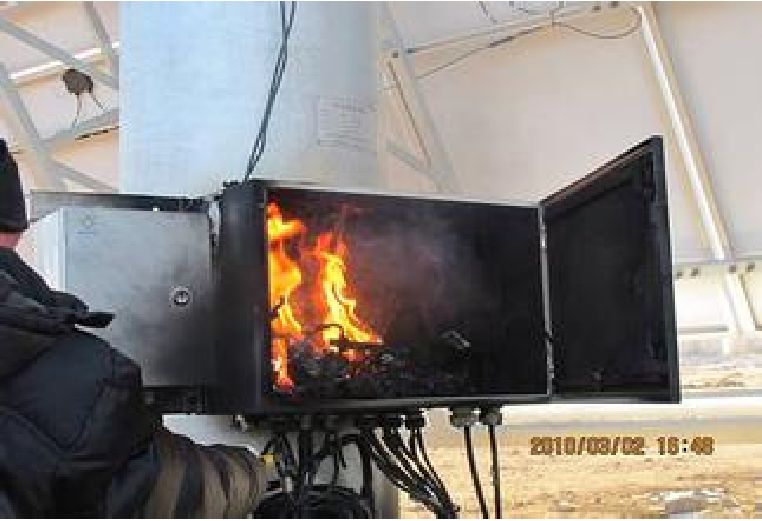

图7 直流汇流箱着火
图8 熔断器接线不良引发的烧毁着火案例

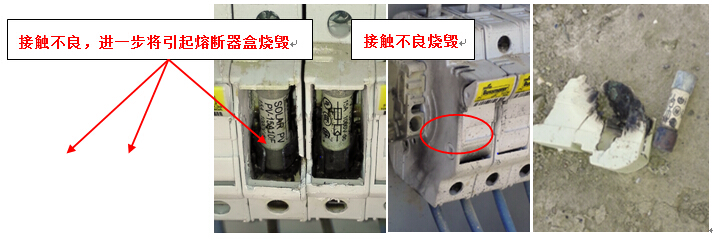

图9 熔断器与底座接触不良
而主流组串式方案一般采用无熔断器设计，外部连接一般采用专用光伏连接器，可靠性相对较高，可以有效规避因施工人员能力不同引发的安装隐患。图8 熔断器接线不良引发的烧毁着火案例
图9 熔断器与底座接触不良
小结：集中式直流节点多，容易因接触不良引发着火事故，组串式直流节点只有集中式的1/4，且使用专用光伏连接器，安全可靠。
2.3.2 熔断器并不能有效地保护组件
从熔断器标准IEC 60269-6中可以看出：15A的熔断器，标准要求在16.95A下，1小时不能熔断，在21.75A下，1小时内熔断。冬天受低温影响，需要熔断的电流更大，时间更长。

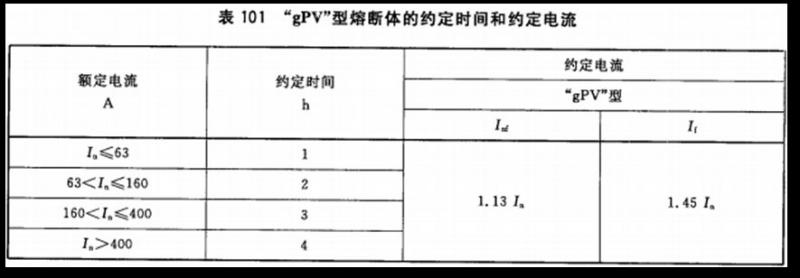

图10 标准IEC 60269-6 对熔断器的要求
从组件标准IEC 61730-2中可以看出：反向电流15A的组件，标准要求在20.25A下，2小时不能起火。标准只是要求组件不起火，却不能保证组件不损坏，实际上组件一直在承受反向电流而发生热斑效应，性能会下降，输出功率会降低。

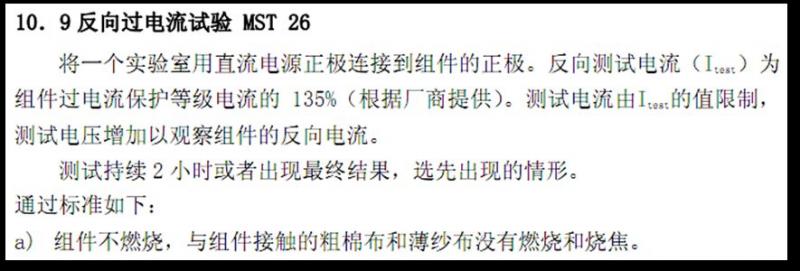

图11 标准IEC 61730-2 对组件的要求
作者：孙庆 来源：太阳能发电网 责任编辑：wutongyufg
