建在30度路基坡面上的长崎市百万光伏电站

2015-08-11 14:14:08 太阳能发电网

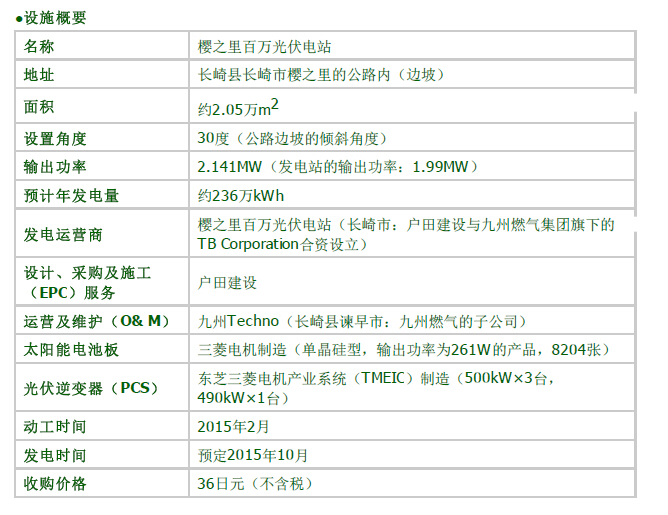

　　从长崎渔港向北侧的山丘望去，可以看到宛若贴在陡峭的坡面上般铺设的太阳能电池板。这是利用长崎市的公路边坡建设的2.141MW“樱之里百万光伏电站”（图1）。图1：在公路南侧边坡建设输出功率为2.141MW的光伏电站邻近长崎渔港（摄影：日经BP社） 　　发电站由户田建设与九州燃气（长崎县谏早市）的集团公司TB Corpo
　　喷浆形成基础
 　　基础是以喷浆形成的（图6）。这种施工方法常见于削山后加固山体的工程。用砂浆覆盖住斜坡的表面，具有防止岩石和沙土流失的效果。
图6：采用“喷浆”方式在公路边坡上形成基础因要双手操作喷浆器具喷射砂浆，
因此施工人员用绳子等来确保安全性（摄影：户田建设）

　　顺着斜坡设置电池板时，大多采用钢制桩基，能提高斜坡上的施工性，削减工程费。但桩基需要使用重型机械打入地下。此次的30度斜坡无法使用重型机械，因此无法利用桩基。
据称，作为既能满足30度斜坡所需的承重性又可以削减成本的方法，最初讨论了手工作业打入钢管桩的方法。但最终采用了在四角和中央埋入钢筋，用铁网作框，再灌注砂浆的方法（图7）。尺寸较小，为45cm×45cm×25cm。

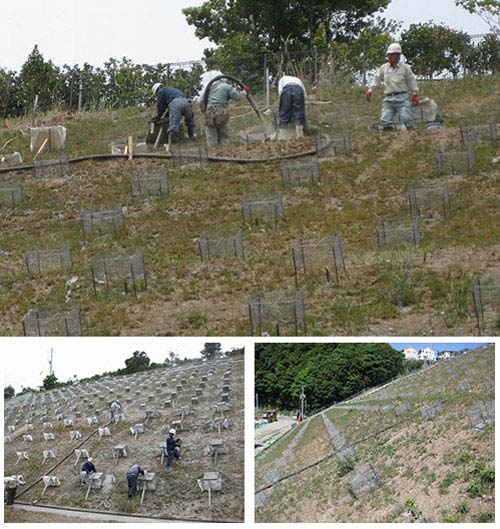

图7：采用尺寸仅45cm×45cm×25cm的小型基础
用铁网和钢筋定型，喷浆形成基础（上图由户田建设拍摄，下图由日经BP社拍摄）

　　随着坡面向下，在电站东侧和西侧，树影的影响变大。施工时太阳能电池板的铺设避开了这种场所。电池板由三菱电机制造，共铺设了8204张，输出功率约为
2.1MW。
　　阵列采用5排×3张的15张构成。太阳能电池板的设置高度定为50cm。
　　PCS的输出功率为1.99MW。采用东芝三菱电机产业系统（TMEIC）的产品。
　　排水方面，直接利用了公路边坡原本就有的排水渠等。O&M（运营及维护）服务由九州燃气的子公司九州Techno（长崎县谏早市）负责。
