无人机检测光伏电站太阳能电池板故障 采用人造卫星领域的图像合成及分析技术
企业纷纷用小型无人机来检测百万光伏电站太阳能电池板故障。A-Style公司（埼玉县川口市）就是其中之一（图1）。图1：A-Style想客户演示利用无人机拍摄太阳能电池板7月召集客户实施的演示（摄影：日经BP社） A-Style的主要业务是住宅的屋顶和外装施工。参与过很多设置光伏发电系统的住宅屋顶的修缮，于2006年涉足了光伏发
还能确认接线盒的发热相应于要掌握的内容，使所选相机的分辨率与无人机飞行高度相平衡也至关重要，如，是只要能掌握热点就行，还是连杂草的情况与电池板的高度关系也一同掌握？等等。
使用分辨率越高的相机，越低空飞行拍摄，就越能详细观察电池板及其周围的情况。不过，要提高相机分辨率，成本会相应升高，因此要兼顾预算。
ISTS称，以距离地面40m左右的高度飞行时，使用640×480像素的红外相机，基本能够掌握预计是因为太阳能电池板的故障造成的温度上升。
不过，640×480像素的红外相机价格一般比较高，而且很重。不但成本高，还会影响无人机的飞行稳定性和飞行时间。
如果将飞行高度降至20m，则利用320×240像素的红外相机也能拍摄相同的图像。不过，一张图像上只能拍进约三排阵列，合成作业比较麻烦。
因此，如果是数MW规模的百万光伏电站，检查人员能当场确认图像，可当场检查可能出现故障的电池板，这种水平足够了，但如果检查对象是数十MW的规模，需要合成整体电池板的图像时，则不太适用。
因此，ISTS通过远程传感技术中心，在提供给A-Style的无人机上采用了640×480像素，但小型轻量化的红外相机。这种相机市场上没有，而是由日本厂商制造的专用品。

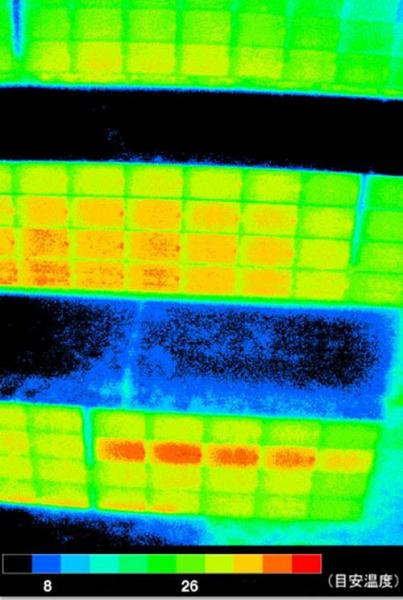

虽然不是故障，但连电池板背面安装的接线盒在发电过程中发热的情况也能确认（图5）。
图5：连接线盒正常发热的情况也能确认
采用日本企业制造的高分辨率轻量红外相机（出处：信息科学技术系统，远程传感技术中心）
如何把这种无人机拍摄图像顺利导入当前O&M使用的ICT（信息通信技术）远程监控系统等，将是今后的课题。
最理想的情况是，从飞行路径的设定，到飞行、拍摄，乃至在一张图像上显示百万光伏电站内所有的电池板全部自动化，并能够在O&M系统中，确认有热点的电池板。
作者：加藤伸一 来源：日经bp社 责任编辑：wutongyufg
