光伏背板最强保护材料之比较探讨
氟膜以其优异的耐紫外、耐湿热、耐化学溶剂、耐磨性等性能并具有良好的绝缘阻燃性，成为光伏背板最可靠的外层的保护材料。
3.2 湿热老化性能分析

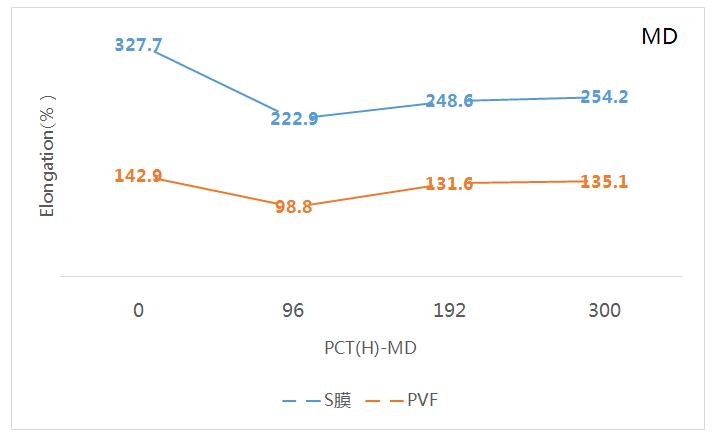

图2 S膜和PVF的湿热老化后断裂伸长率变化（MD）

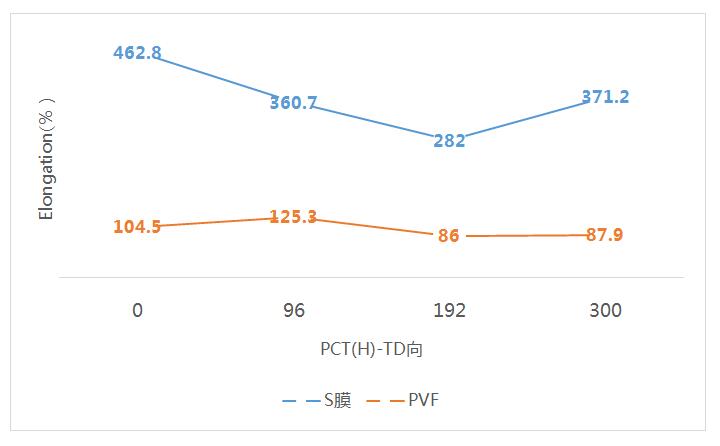

图3 S膜和PVF的湿热老化后断裂伸长率变化（TD）
由图2、图3可知，MD、TD向的断裂伸长率S膜全面优于PVF。主要由于S膜的吹膜工艺中使膜进行双向拉伸，从而形成“井”字形晶型结构，并且PVDF分子59％的含氟量，使S膜具有优异的耐湿热性能。
3.3 阻水性能比较

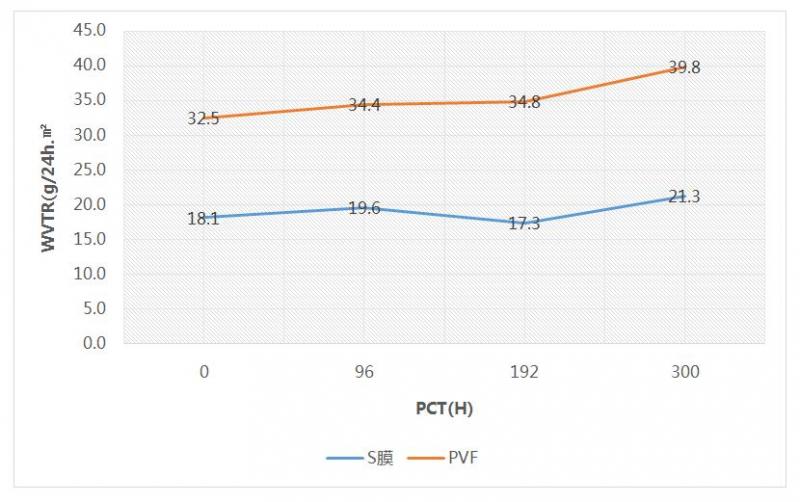

图4 S膜和PVF的阻水性能比较（TD）
4 结论
通过落沙试验、PCT老化测试结果表明：（1）由于内聚力和含氟量高的原因，S膜的耐磨性优于PVF；（2）S膜经过PCT300H老化后，TD向和MD向断裂伸长率分别为：371.2％、254.2％优于PVF的87.9％、135.1％；（3）水蒸气透过率S膜初始值仅为18.1g/㎡.24h，经过PCT300H老化后仅上升了3.2g/㎡.24h，可以有效降低光伏背板的水蒸气透过率。
用吹膜法制成的PVDF膜（30μm，单层）性能全面超越进口PVF膜，是光伏组件的最可靠保护层。但由于吹膜法工艺的复杂性很难为一般企业所掌握，目前全球仅有2家公司掌握用吹膜制备光伏用PVDF膜的方法，但随着行业的不断发展进步，吹膜法制备PVDF膜加工工艺会在光伏行业越来越流行并为光伏电站提供可靠的保护。
作者： 来源：《太阳能发电》杂志 责任编辑：wutongyufg
太阳能发电网|www.solarpwr.cn 版权所有
