2.7 接线盒问题

　　2.7.1

　　接线盒内焊点虚焊或卡簧式接线盒中卡簧未卡紧汇流条，轻则脱开少一路，重则出现打火、烧毁接线盒甚至引起火灾，此类失效应由组件制造方负责。

　　2.7.2

　　旁路二极管烧毁一般有两个原因：

　　1）电站组件安装完成后，接线时将一串组件正负极接反，瞬间其它组串的大电流通过接反组串接线盒内的二极管，烧毁二极管、烧毁接线盒，严重时引起火灾，这种现象应由电站的施工方负责；

　　2）接线盒内二极管焊接不良，反向耐压不足，甚至二极管极性装反，都可能造成二极管烧毁，这种现象应由组件制造方负责。

　　2.7.3

　　接线盒进水可能导致内部短路、发热甚至烧毁，严重时引起火灾，除去施工方操作不当拉扯接线盒导致底部开裂或者损坏等原因外，应由组件制造方负责。

　　2.8 连接器问题



　　组件连接器可能出现的问题有：接触不良、电阻过大、发热、打火甚至烧毁严重时引起火灾，若是因为插接不到位导致的问题应由电站安装方负责。如虚焊或自身接触不良、电阻过大导致的问题应由组件制造方负责。

　　这里需要重点说一下，电站在组件安装后连接器可能并没有马上接好，而是过了若干天后才连接，此时连接器有可能暴露在室外，连接器内下雨进水，刮风进沙，造成此后连接器接触不良的现象。为了防止此类问题的发生，组件制造方应在组件出厂时给连接器添加防尘、防水、防沙帽，封闭连接器插口端。



　　2.9 玻璃爆裂

　　玻璃爆裂问题一般有两个：

　　1）玻璃自身内部硫酸镍膨胀引发产生强大内应力导致的自爆，自爆点处应有明显的“蝴蝶斑”，此种问题应由组件制造方负责；

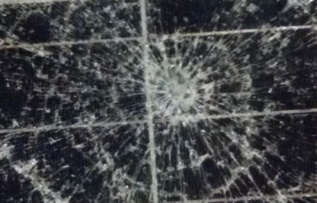

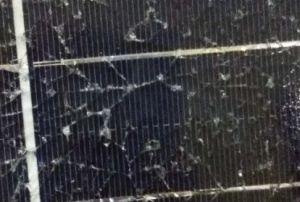

　　2）施工方安装时人为导致组件爆裂，爆点处会有明显受力点，此种问题应由电站施工方负责。如图（7），左边图片为自爆爆点，右边图片为外力导致的爆裂爆点，具有明显区别；

　　3）问题电池引发组件热斑现象，继而背板发热、烧毁，局部的大温差还可能导致玻璃爆裂，此种问题应由组件制造方负责。
