多晶黑硅、N型单晶双面及P型单晶PERC技术优劣分析对比

2017-05-17 13:12:29 太阳能发电网
2015年光伏领跑者计划推出，国家通过此项计划引导光伏行业有序升级，行业积极响应并顺势加快高效电池技术从研发走向量产的步伐。

　　2、PERC单晶双面电池

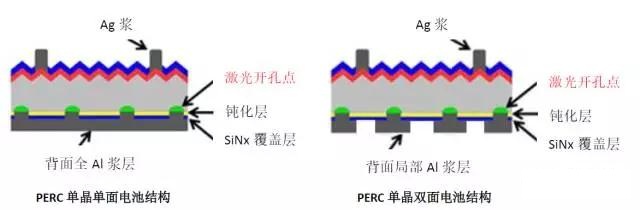

　　PERC单晶单面电池的背面为全Al层，背面入射光线无法穿透该全Al层，因此PERC单晶单面电池只有正面可以吸收入射光进行光电转换。为了使PERC电池均有双面光电转换功能，行业改变了PERC电池的印刷工艺，将背面全Al层印刷工艺修改为背面局部Al层印刷工艺。该工艺是尽量保证背面Al浆印刷在激光开孔点处，以使光生电流仍然可以通过激光开孔点的Al层导出。


　　PERC单晶双面电池背面由全Al层改为局部Al层，因此背面的入射光可由未被Al层遮挡的区域进入电池，实现双面光电转换功能。由于激光开孔点仍然需要Al浆来疏导光生电流，因此背面的大部分区域任然覆盖了Al浆，因此和电池正面超过20%的光电转换效率相比，PERC单晶双面电池背面可吸收光线的区域有限，背面的光电转换效率预计在10-15%。同时由于背面由全Al层改为局部Al层，电池的正面效率可能会下降0.2-0.5%。

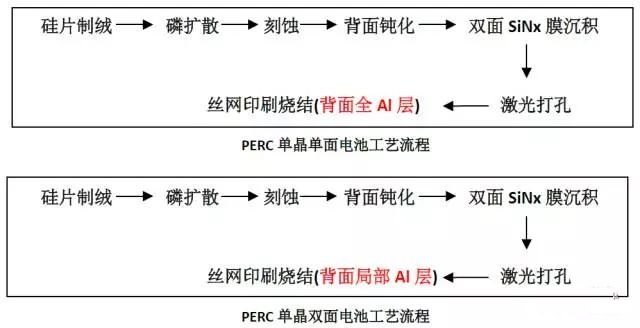

　　由于PERC单晶双面电池的工艺与PERC单晶单面电池的工艺并无明显区别，因此PERC单晶双面电池任然面临隐裂率高、机械载荷衰减率高、光致衰减率高等问题。对光伏电站来说，使用PERC单晶双面组件仍然有明显的可靠性风险，对保证电站收益率也是巨大的考验。

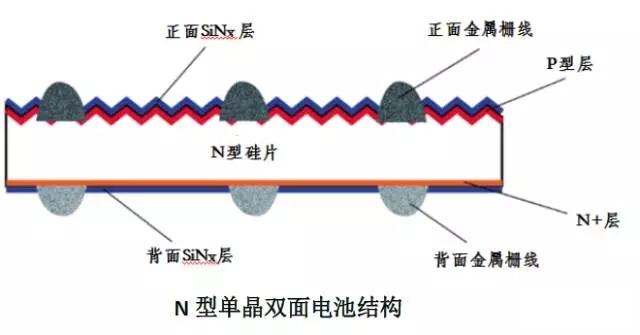

　　二、N型单晶双面电池
　　N型单晶双面电池在近年也逐步释放产能，从相关资料来看，国内若干主要企业均具有一定技术储备。这种电池的特点也是双面皆可吸收入射光线，从而提升电池和组件的发电量。目前有企业宣传该款电池的正面效率大于21%，背面效率大于19%。封装成组件后，正面功率接近300W，背面功率接近270W。结合各种应用场景，组件发电功率较高。和常规电池相比，该款电池主要增加了双面浆料印刷和硼元素掺杂（如旋涂、印刷高温推进和固态源扩散等）等工艺。目前国内主要企业储备的该产品技术基本都没有用到激光等工艺，因此整个电池制作工艺不对硅片造成额外损伤，组件可在各种使用条件下保持稳定性。此外，还具有无光致衰减、弱光响应好等特点。

　　P型单多晶电池正面印刷Ag栅线，背面整面印刷Al浆，因此电池正面和背面的金属结构和成分不对称，在丝网印刷烧结后电池片会产生2-5mm的翘曲，从而在电池内部产生应力，由于翘曲和应力的作用，P型单多晶电池的破片率明显提升。由此包括电池生产、组件生产和光伏电站组件中的电池破裂率均提升。N型单晶双面电池正背面均印刷Ag栅线且图形相近，因此N型单晶双面电池结构均有对称性，电池在丝网烧结印刷后不产生翘曲。此外，N型单晶双面电池的工艺流程中无激光等损伤，保持完整晶体结构。综合以上因素，N型单晶双面电池破片率更低。

　　由于N型单晶双面电池正背面均印刷银浆，因此该款银浆的耗量高于P型单多晶电池。在产能方面，N型电池与P型电池的相比还有差距。


作者： 来源：摩尔光伏 责任编辑：wutongyufg

太阳能发电网|www.solarpwr.cn 版权所有
