三、多晶黑硅电池

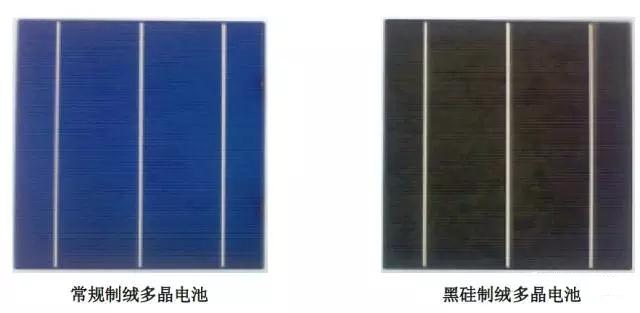

　　多晶硅片中具有若干不同晶向的晶体，因此单晶广泛应用NaOH溶液各向异性制绒工艺并不适用于多晶制绒。目前通行的多晶硅制绒工艺主要是HF/HNO3混合溶液的缺陷腐蚀制绒法，此方法制绒后的硅片反射率约为18%，高于常规单晶制绒后11%的反射率，不利于多晶电池对入射光线的有效吸收。为了进一步降低多晶硅片制绒后的反射率，采用特殊制绒工艺在多晶硅片表面形成纳米结构，增加有效多晶硅片对入射光线的吸收。采用这种制绒工艺生产的多晶电池有更低的反射率，此方法制绒的多晶电池从肉眼来看比普通多晶电池更黑，因此这种工艺被称为黑硅制绒。

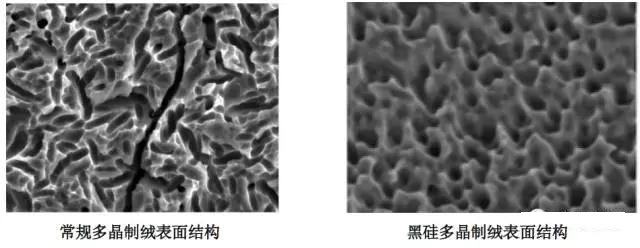

　　多晶黑硅制绒工艺主要有干法制绒和湿法制绒两种。干法黑硅制绒工艺为反应离子刻蚀法（ReactiveIonEtching，RIE），该方法是等离子体在电场作用下加速撞击硅片，在硅片表面形成纳米结构，从而降低多晶硅片的反射率。湿法黑硅制绒工艺为金属催化化学腐蚀法（MetalCatalyzedChemicalEtching，MCCE），该方法是在硅片表面附着金属，利用HF与强氧化剂混合溶液腐蚀硅片表面，附着在硅片表面的金属随着腐蚀过程而向下沉积，从而在硅片表面形成纳米结构，有效降低硅片表面的反射率。无论干法或是湿法黑硅制绒工艺，都可将多晶电池效率提升0.6%以上，采用多晶黑硅电池封装的组件功率也可从265W提升到275W。多晶黑硅电池的整个制作工艺简单，不对硅片造成额外的损伤，使多晶组件可在各种使用条件下保持可靠性，保证了多晶组件在光伏电站整个生命周期发电量的稳定。此外，多晶电池还具有光致衰减低的特点，多晶电池的光致衰减普遍低于1.5%，而PERC单晶电池的光致衰减为2-10%。可以看出，与PERC单晶电池相比，多晶黑硅的光致衰减率具有很好的优势。


　　在全球的晶体硅光伏产品中，多晶产品仍然占有50%以上的市场需求。多晶产品具有单瓦价格低、工艺成熟、组件可靠性高的特点，有效降低光伏电站风险，为光伏电站收益提供可靠保障。

　　四、结语

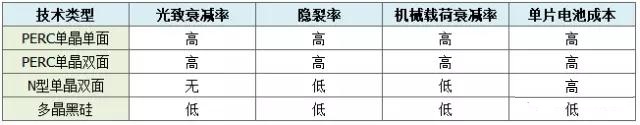

　　多晶黑硅电池和N型单晶双面电池在光致衰减率、破片率和机械载荷衰减率等方面均明显好于PERC单晶电池。因此相比于PERC单晶电池，多晶黑硅电池和N型单晶电池将为光伏电站带来更为稳定的发电量，光伏电站业主的投资回报也可以得到更好的保障。光伏电站作为预期运营25年、30年乃至更长时间的投资项目，除了组件初始功率外，还需要关注组件功率在整个电站生命周期的稳定性和衰减率，以保证稳定的投资回报。


　　近期，行业逐渐有企业开始宣传PERC单晶双面电池和组件。据悉，晶澳太阳能有限公司在2013年已经申请并取得了PERC双面电池和组件的相关专利。光伏电站业主如使用PERC单晶双面组件，除了光致衰减率高、组件隐裂率高和机械载荷衰减率高等风险外，可能会面临专利纠纷和法律风险，这也是业主需要注意的方面。

作者： 来源：摩尔光伏 责任编辑：wutongyufg
