浙江丽水市家庭屋顶光伏接网技术规范(试行) 征求意见稿
为促进家庭屋顶光伏发电又好又快发展，提高低压配电网消纳家庭屋顶光伏电源电量能力，有效降低配电网运行安全风险，规范小型户用光伏发电系统并网的技术指标，根据国家相关技术标准和《浙江省人民政府办公厅关于加快百万家庭屋顶光伏工程建设的实施意见》(浙政办发〔2016〕109号)精神，市发改委会同国网丽水供电公司拟定了《
6.3 安全与保护
6.3.1家庭屋顶光伏并网点的短路电流与家庭屋顶光伏电源额定电流之比不宜低于10。家庭屋顶光伏发电系统在并网点应安装易操作、具有明显开断指示、具备开断故障电流能力的断路器。
6.3.2 家庭屋顶光伏发电系统接入电网时，在并网点和公共连接点应设置明显断开点。
6.3.3 光伏系统与电网应设置短路保护，当电网短路时，逆变器的过电流应不大于额定电流的150%，并在0.1S以内将光伏系统与电网断开。
6.3.4 家庭屋顶光伏发电系统在并网点应安装低压并网专用开关，专用开关应具备失压跳闸及检有压合闸功能，失压跳闸定值宜整定为20%UN、10秒，检有压定值宜整定为大于85%UN。
6.3.5 家庭屋顶光伏发电系统应在并网点设置自带保护脱离功能的防雷保护装置，并具备当防雷装置接地短路故障后能立即脱离电网、发电系统的功能;并网设备和发电系统金属外壳应实行保护接地;防雷及接地应满足GB50057 建筑物防雷设计规范和GB50065 交流电气装置的接地设计规范的要求，接地电阻不大于10Ω。
6.3.6 家庭屋顶光伏发电系统必须具备快速检测孤岛且检测到孤岛后立即断开与电网连接的能力，其防孤岛保护方案应与继电保护配置等相配合。
6.3.7 同一配变台区的并网光伏容量超过额定容量的25%后，配变低压侧刀熔总开关应改造为低压总开关，并在配变低压母线处装设反孤岛装置(见附录B);低压总开关应与反孤岛装置间具备操作闭锁功能，如母线间有联络时，联络开关也与反孤岛装置间具备操作闭锁功能。台区内家庭屋顶光伏并网容量超过15%时，宜提前安排进行上述改造。
6.3.8 接入电网的家庭屋顶光伏电源在并网点处电网电压、频率异常时，家庭屋顶光伏逆变器的响应要求见表4(三相380V)、表5(单相220V)。

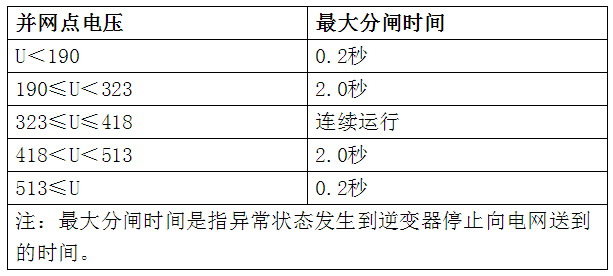

表4 家庭屋顶光伏逆变器在电网电压异常时的响应要求(380V)

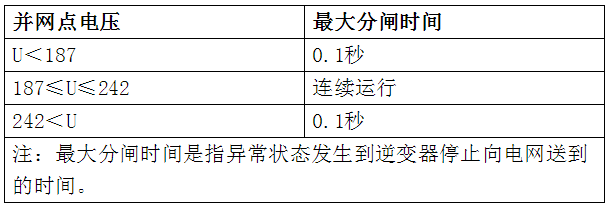

表5 家庭屋顶光伏逆变器在电网电压异常时的响应要求(220V)
6.3.9 接入电网的家庭屋顶光伏电源并网点处频率异常时，逆变器的响应要求见表6。

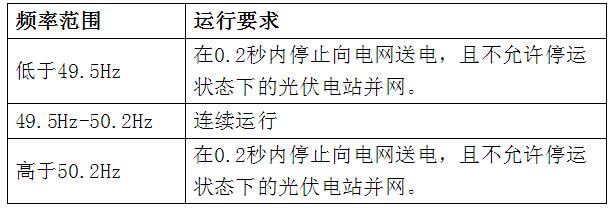

表6 家庭屋顶光伏在电网频率异常时的相应要求
6.3.10 家庭屋顶光伏并网的公共连接点、发电计量箱和用户计量箱等位置应设置电源接入安全标识。安全标识应采用提示性文字和符号。标识的形状、颜色、尺寸和高度应符合GB 2894《安全标志及其使用导则》的相关要求，见(附录C)
6.4 功率因数
6.4.1 家庭屋顶光伏发电系统安装的并网逆变器应满足额定有功出力下功率因数在超前0.95～滞后0.95范围内动态可调。并网的家庭屋顶光伏发电系统应保证并网处功率因数在0.95以上。
6.5 电能计量
6.5.1 家庭屋顶光伏发电系统接入电网前，应明确上、下网电量和发电量计量点。计量点装设的电能计量装置配置和技术要求应符合DL/T 448-2000《电能计量装置技术管理规程》的相关要求。
6.5.2 全额上网模式计量点设置要求：在产权分界点合并设置用户用电计量点和发电计量点，配置双方向电能表，用于用户与电网间的上、下网电量和光伏发电量的分别计量(上网电量即为发电量)。
6.5.3 自发自用、余电上网模式计量点设置要求：在产权分界点设置用户用电计量点，配置双方向电能表，用于用户与电网间上、下网电量的分别计量;在并网点设置发电计量点，配置单方向电能表，用于光伏发电量的计量。
6.5.4 家庭屋顶光伏应采用适用于民用住宅建筑等环境安装的专用发电计量箱，产品应符合GB7251.3-2006标准。箱体材料选用SMC玻璃钢材质(厚度不低于2.5mm)，观察窗采用非金属钢化玻璃材料，箱体应具有较强的封闭性并满足智能封印加封的要求。单相外型尺寸不小于53Omm×410mm×137mm，三相外型尺寸不小于680mm×480mm×180mm.
6.5.5 专用计量箱内部应设备布局合理，导线固定牢固、布线工艺精细(附录D)。导线采用黄、绿、红U、V、W色线，零线采用黑色(N)，保护接地线采用双色线(PE)。分户线与进线颜色应保持一致。
6.5.6 专用发电计量箱应安装在户外，安装方式可采用多种(悬挂、固定等)方式，表箱安装中心离地高度为1.4-1.8米，安装位置选择应便于装拆、维护和抄表。进出线必须加装绝缘PVC套管保护，套管上端应留有滴水弯。
6.6 通讯与信息
接入220/380V电压等级的家庭屋顶光伏电源应具备实时上传电能量信息的能力。条件具备时，家庭屋顶光伏发电系统应预留上传及控制并网点开关状态能力。暂仅需上传电流、电压、功率和发电量信息。
附 录A
(资料性附录)
家庭屋顶光伏并网方案说明
A.1 光伏并网方案 F-1
本方案主要适用于全额上网(接入公共低压分支箱或公用低压线路)的家庭屋顶光伏发电，并网点为发电计量箱(柜)﹝即为用电计量箱(柜)﹞，装机容量小于等于30kWp且大于8kWp，应采用三相接入;装机容量8kWp及以下，可采用单相接入。如图1所示;

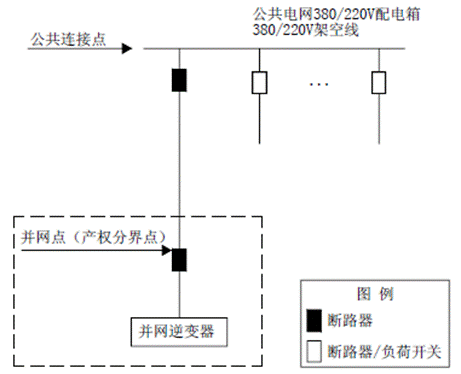

图1 F-1接入方案一次接线示意图
A.2光伏并网方案 F-2
本方案主要适用于自发自用，余电上网(接入用户计量箱-负荷侧)的家庭屋顶光伏发电，并网点为发电计量箱(柜)，装机容量小于等于30kWp且大于8kWp，应采用三相接入，装机容量8kWp及以下，可采用单相接入。如图2所示;

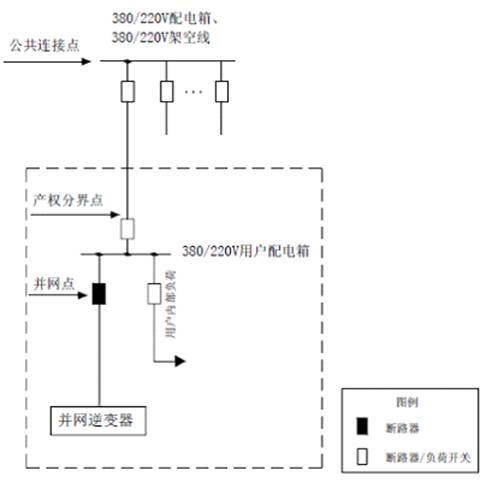

图2 F-2接入方案一次接线示意图
A.3主要设备选择
方案中的设备选择主要为光伏发电并网接入部分，不包含光伏发电本体设备。
家庭屋顶光伏并网点处需加装光伏并网接入箱。箱内选用光伏并网专用断路器，预留计量表计、采集终端安装位置。
A.4光伏送出线路导线截面
家庭屋顶光伏发电送出线路导线截面选择应遵循以下原则：
1.家庭屋顶光伏发电送出线路导线截面选择需根据所需送出的容量、并网电压等级选取，并考虑家庭屋顶光伏发电效率等因素;
2.家庭屋顶光伏发电送出线路导线截面一般按持续极限输送容量选择;
3.380V电缆可选用YJV22-4×10mm2、16mm2、25mm2等截面，220V电缆可选用YJV-2×6mm2、10mm2等截面或选用塑料绝缘铜芯6mm2、10mm2导线。
A.5开关设备
并网断路器可选用微型、塑壳式或万能断路器，根据短路电流水平选择设备开断能力。直接接入公网并网的家庭屋顶光伏发电，在公共连接点根据现状低压设备情况相应配置开关设备。
