浙江丽水市家庭屋顶光伏接网技术规范(试行) 征求意见稿
为促进家庭屋顶光伏发电又好又快发展，提高低压配电网消纳家庭屋顶光伏电源电量能力，有效降低配电网运行安全风险，规范小型户用光伏发电系统并网的技术指标，根据国家相关技术标准和《浙江省人民政府办公厅关于加快百万家庭屋顶光伏工程建设的实施意见》(浙政办发〔2016〕109号)精神，市发改委会同国网丽水供电公司拟定了《
附录B
(资料性附录)

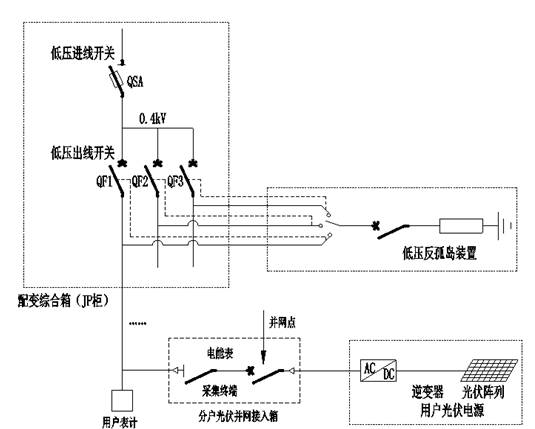

电网侧总开关反孤岛保护装置接线图
低压反孤岛装置主要用于220/380V电网中，一般安装在光伏发电系统送出线路电网侧，如配变低压侧母线、箱变母线等处，在电力人员检修与光伏发电系统相关的线路或设备时使用。
图3 电网低压总开关反孤岛保护装置接线图
附 录 C
(资料性附录)
家庭屋顶光伏安全警示标识
家庭屋顶光伏发电的公共连接点、发电计量箱和用户计量箱等位置应设置电源接入安全标识。材料采用铝箔覆膜标签纸，黄底黑字标识。

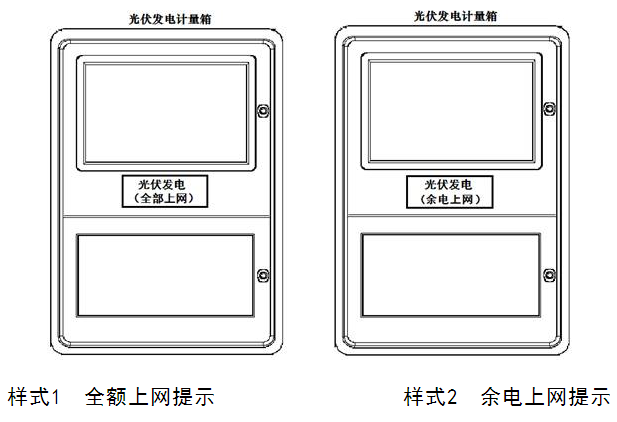

C.1发电计量表箱安全标识
1.标签样式(规格60mm×160mm)
2.张贴样式
按上网类型，张贴在表箱正面上沿或中间明显位置，但不应遮挡观察视窗，粘贴应可靠牢固。

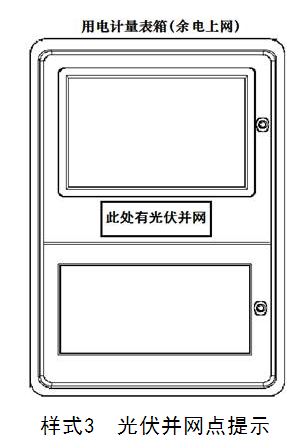

C.2用电计量表箱安全标识(余电上网)
1.标签样式(规格60mm×160mm)
2.张贴样式

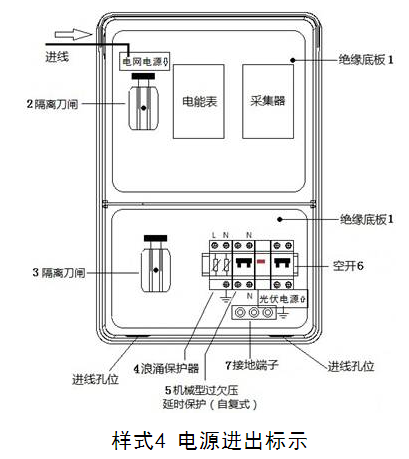

C.3发电表箱电源进出类型标识
1.标签样式(规格20mm×40mm)
2.张贴样式(粘贴于表箱内底板上)

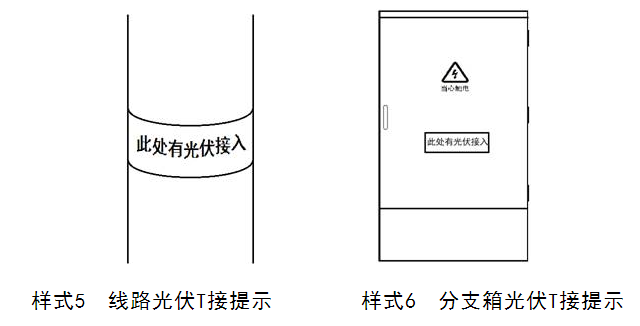

C.4公共连接点安全标识
1.标签样式(规格120mm×300mm)
2.张贴样式

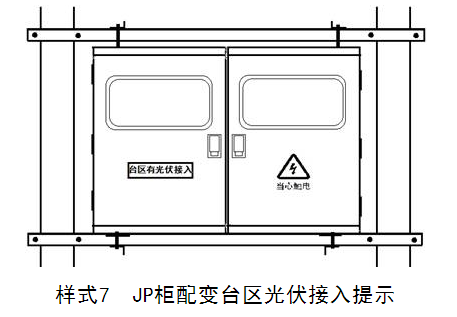

C.5配变台区安全标识
1.标签样式(规格120mm×300mm)
2.张贴样式
附 录D
(规范性附录)
家庭屋顶光伏专用发电计量箱
D.1主要性能参数
(单相) (三相)
额定电压：220V(50HZ) 额定电压：400V(50HZ)
额定绝缘电压：AC400V 额定绝缘电压：AC660V
防护等级：IP44 防护等级：IP44
额定电流：63A 额定电流：100A
额定短时耐受电流：6KA 额定短时耐受电流：6KA
适用环境温度：-30℃~+60℃ 适用环境温度：-30℃~+60℃

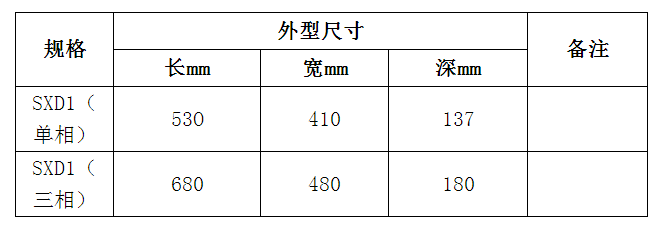

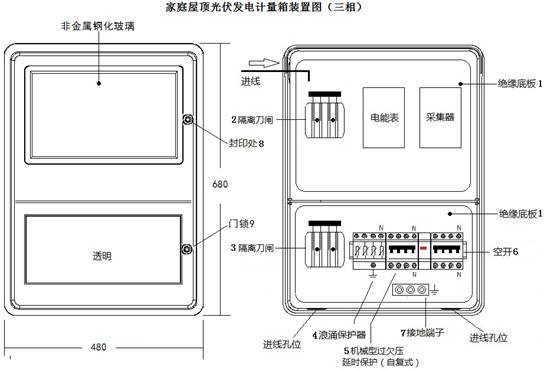

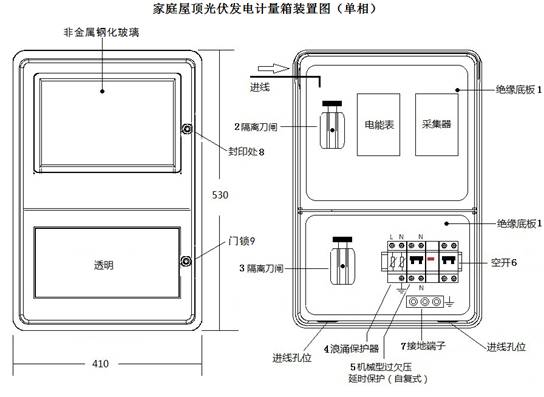

D.2箱体外形尺寸
D.3配置单
1绝缘安装底板 2进线隔离刀闸 3出线隔离刀闸 4浪涌保护器 5机械型过欠压延时保护(自复式) 6出线断路器(空开) 7接地端子(铜排)8 封印处 9 门锁

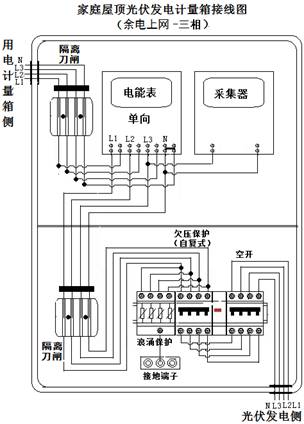

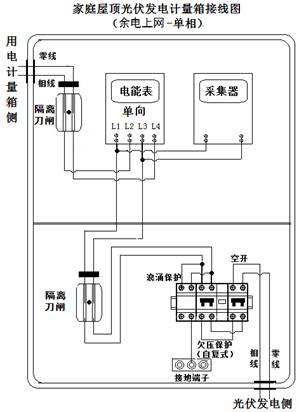

D.4接线图

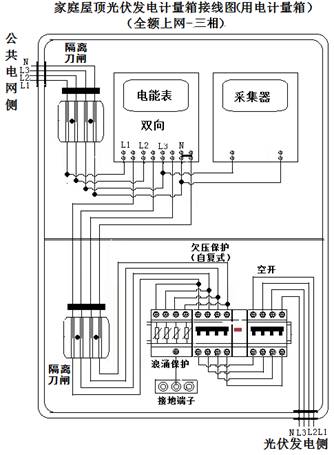

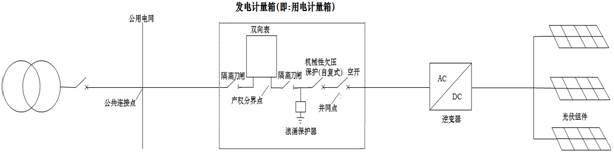

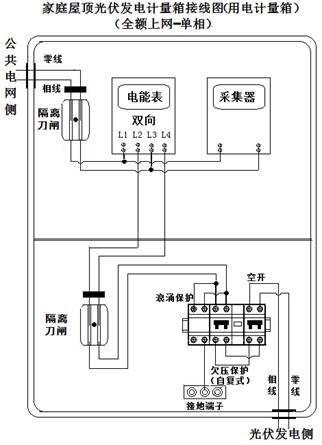

1.全额上网接线示意图

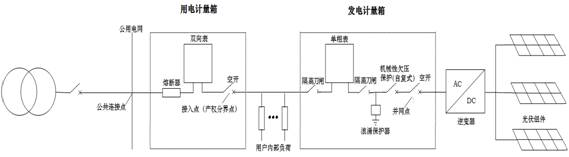

2. 余电上网接线示意图
