日本东京大学尖端科学技术研究中心教授冈田至崇开发的中间能带方式量子点太阳能电池，72倍聚光时的单元转换效率达到了26.8%。以前这种太阳能电池的转换效率最高纪录是在1000倍聚光时达到21.2%。

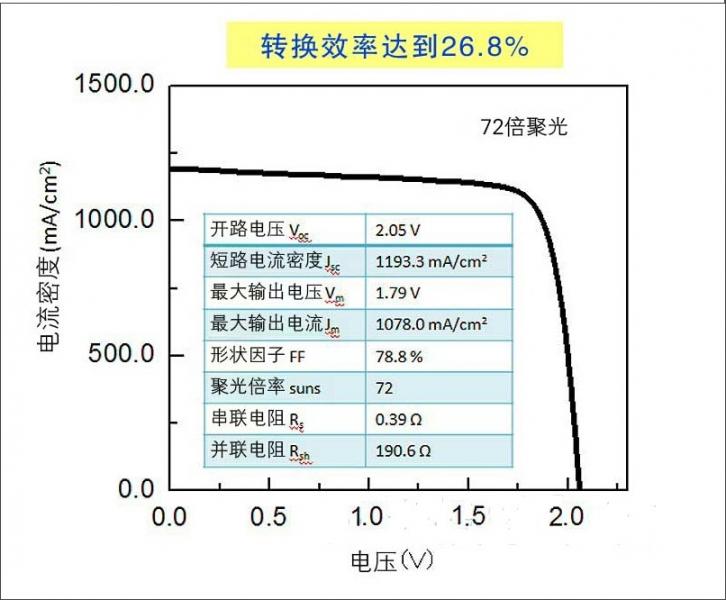

　　冈田教授开发的电池单元的开路电压为2.05V，短路电流密度为1193.3mA/cm2，填充因子为78.8%。这些是UL台湾实验室使用5mm见方的单元测得的数据。

　　冈田教授此次采用了新构造，可在提高转换效率的同时抑制聚光时的发热。与化合物多接合太阳能电池等相比，中间能带方式的量子点太阳能电池的优点是电流量大，但电流量大会导致发热量增大，因此存在提高聚光倍率时输出功率会降低的问题。
　　于是，冈田教授这次在量子点层上形成了InGaP层，用来吸收过去射入量子点周围的GaAs的部分光。由于量子点层与InGaP层是串联的，因此能减小电流量，提高电压。
　　今后，冈田教授打算提高聚光倍率，以确认发热的影响是否减小。
