浅析光伏电站场区部分接地设计
无论是建设在开阔平原上的常规性光伏电站，还是建立在地势条件相对复杂的山地光伏电站，接地都具有十分重要的意义。
作者:王新月
来源:计鹏新能源
原标题： 浅析光伏电站场区部分接地设计
无论是建设在开阔平原上的常规性光伏电站，还是建立在地势条件相对复杂的山地光伏电站，接地都具有十分重要的意义。接地可以将雷击产生的电流引入大地，从而保护光伏电站的电气设备以及建筑物，同时也能保护工作人员的人身安全。本文中主要浅析光伏电站场区部分接地设计。
光伏场区的接地，通常是直接利用发电场电池方阵的电池板四周的铝合金框架作为接闪装置，直接利用金属支撑架与地网连接。各金属件之间应保证可靠连接。
光伏电站场区部分接地设计，所依据的规范通常有：
《交流电气装置接地设计规范》（GB50065-2011）；
《交流电气装置的过电压保护和绝缘配合设计规范》（GBT50064-2014）；
《交流电气装置的过电压保护和绝缘配合》（DL/T620-1997）。

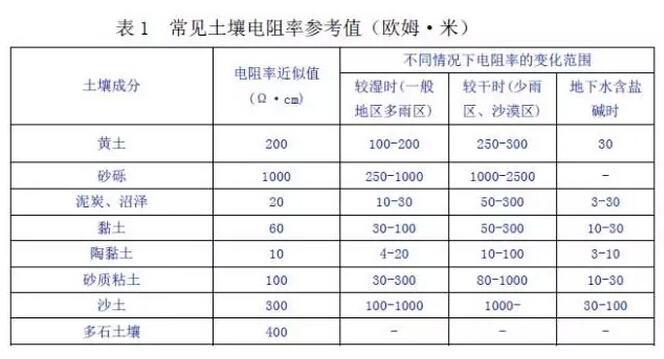

根据上述规范，光伏电站场区部分的光伏组件接地电阻值要求不大于4Ω。常见土壤电阻率参考值见下表。
在接地设计中，根据地勘报告中当地的土壤电阻率，计算出接地电阻，计算出的接地电阻需满足规范要求。
下面介绍一下常用的接地电阻计算公式。

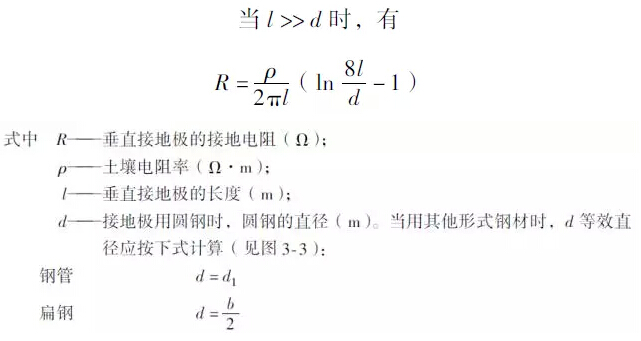

垂直接地极的接地电阻计算公式为：
光伏电站场区通常采用热镀锌钢管作为垂直接地极。

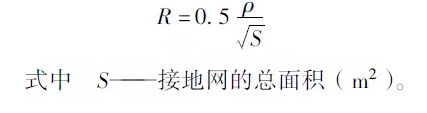

接地网的接地电阻简化计算公式为：
光伏电站场区的接地网通常采用热镀锌扁钢。
如果计算出来的接地电阻达不到规范要求，那么通常需要采取一定的降阻措施。降阻措施有：换土法、外延降阻法、深井立体地网法、扩网法、水下接地网法、降阻剂法、安装电解地极离子接地体或接地模块等。下面介绍两种在光伏电站场区接地设计中经常用到的降阻措施。
