颗粒硅最近被热捧的气氛，让人感觉颗粒硅能让光伏发电一夜之间跑步进入平价上网时代，摆出光伏降成本没它不成的样子。不过，我们还是需要冷静一下，用数据说话，捋一捋颗粒硅发展的来龙去脉，挖掘颗粒硅到底有何玄机。

多晶硅是用来制备单晶硅棒或者多晶硅锭的原材料，是当前以硅基太阳电池为主导的光伏产业链的基础原料，属于光伏产业链的上游（见图1）。多晶硅原材料常见的类型有棒状硅和颗粒硅（见图2）。棒状硅是采用目前主流的生产工艺改良西门子法生产的，而最近被热炒的颗粒硅则是采用硅烷流化床工艺生产的。

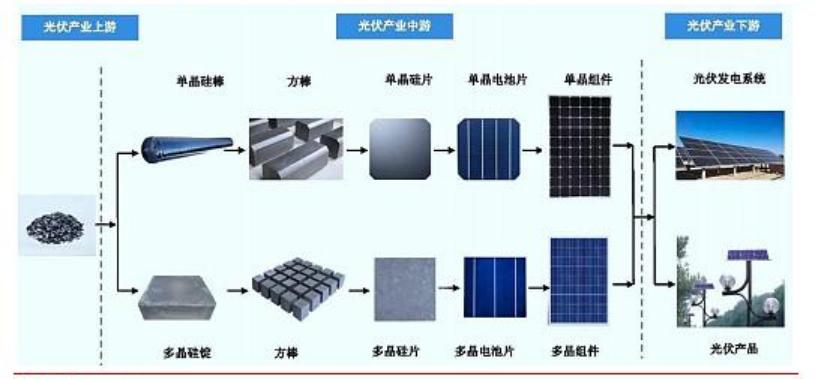

图1 光伏产业链的上中下游

棒状硅和颗粒硅二者生产采用的原料相同均是工业硅，不同之处在于还原硅过程中采用的中间体。从本质上来讲，不论是改良西门子法生产的棒状硅还是硅烷流化床法生产的颗粒硅，都是将工业硅提纯为高纯电子级硅（9N）或者太阳能硅（6N）。

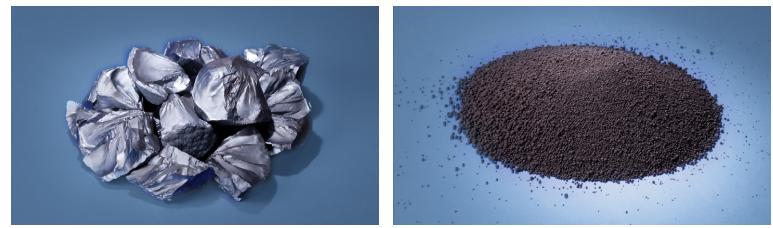

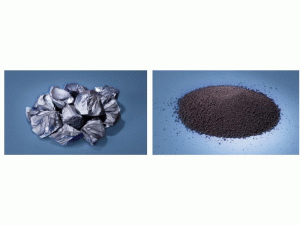

图2 改良西门子法制备的棒状硅块料（左）

硅烷流化床法制备的颗粒硅（右）

改良西门子法采用的中间体是三氯氢硅；同时，为了保证生产过程的高效和环保无污染，改良西门子法配备有一系列与三氯氢硅相关的原料和能量回收循环再利用系统。硅烷流化床法工艺采用的中间体是硅烷，与之配套的是制备硅烷的系统。理论上来讲，过程中并不消耗氯和氢，这些元素仅在系统内发挥中间转化和传递的作用。

但控制流化床长周期稳定运行难度高

流化床法制备颗粒硅的研发历史比较悠久，早在上世纪五十年代就有学者提出了通过化学气相沉积的原理来制备多晶硅。随后在此基础上不断改进，形成了目前的工艺。关键设备流化床反应器的关键工艺流程如下：作为晶种的高纯度硅籽晶从流化床反应器上部加入后，堆积形成晶种颗粒床层，将床层加热到反应要求的温度后，从反应器底部通入硅烷、氢气的混合气使晶种床层达到流化状态，预热的混合气通过加热床层时，硅烷分解形成单质硅沉积到硅籽晶表面（见图3）。从反应温度来讲，硅烷在流化床内热解的温度仅为500-800℃，远低于改良西门子法1100℃左右的反应温度。流化床工艺的特点给生产多晶硅带来多重优势，硅烷流化床内温度分布比较均一，反应器内硅沉积的表面积大，沉积速率快，可以实现连续进料、出料。

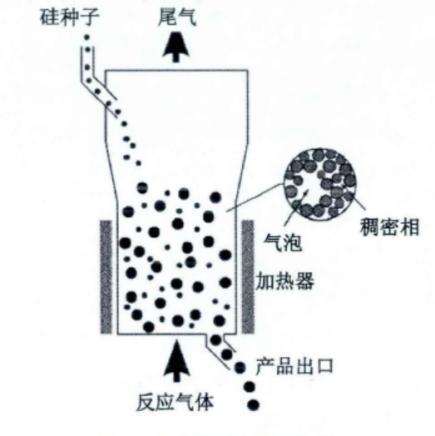

图3 流化床颗粒硅反应器示意图

改良西门子法的核心流程是三氯氢硅提纯后与高纯氢一起送入反应器（也称为钟罩反应器），在反应器内的硅芯表面（硅芯被加热到1000—1150℃）发生化学气相沉积反应，硅芯逐渐长成棒状硅（见图4）。相比较而言，由于三氯氢硅在还原炉内利用效率低，需要对未反应的二氯氢硅、三氯氢硅、四氯氢硅、氯化氢和氢气等尾气经回收工艺分离提出后再利用，导致改良西门子法工艺流程更复杂，见图4。改良西门子法需要间歇的打开钟罩反应器取出反应完全的棒状硅，一方面导致操作流程不连续、效率较低，另一方面高温的反应器经常打开会造成热损失大。

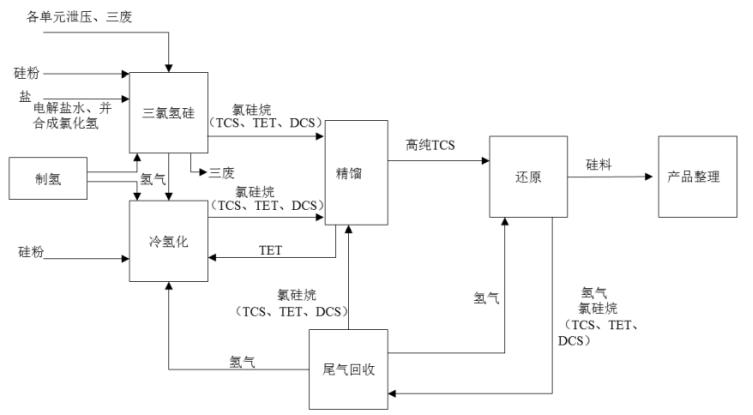

图4 改良西门子法制棒状多晶硅工艺流程

氢和金属杂质含量是影响颗粒硅品质的主要因素。工信部发布了《光伏制造行业规范条件（2020年本）（征求意见稿）》，要求多晶硅满足《太阳能级多晶硅》（GB/T 25074-2017）和《流化床法颗粒硅》（GB/T 35307）特级品的要求（见表1和表2）。其中，对颗粒硅明确提出了严格的氢含量的要求以及较太阳能级多晶硅标准中更严格的金属杂质含量的要求。

由于最初多晶硅的下游客户主要是半导体厂商，改良西门子法稳定可靠的制备高纯的棒状硅符合半导体器件行业的要求，而流化床法颗粒硅则主要应用在太阳能领域。目前，国内颗粒硅的应用较少，国家出台了颗粒硅的标准专用于规范生产企业控制颗粒硅的品质的行为，其应用效果如何有待市场的进一步验证。

从尺寸上来说二者差异显著，棒状硅，个头更大，尺寸范围更广，标准规格为3mm-200mm；而颗粒硅尺寸小的多，标准规定的尺寸为1mm-3mm。

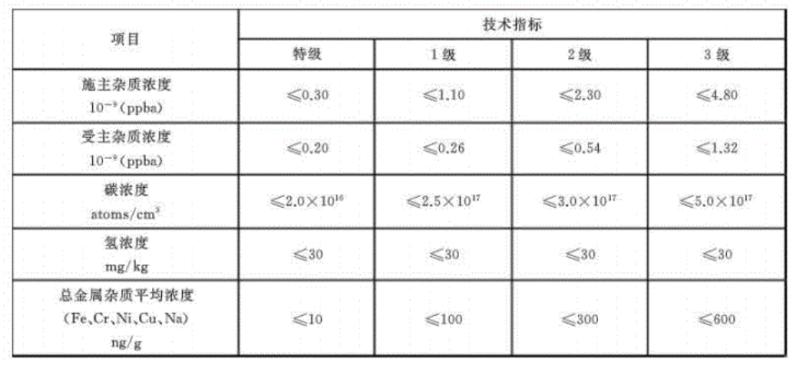

表1 《流化床法颗粒硅》（GB/T 35307）技术指标

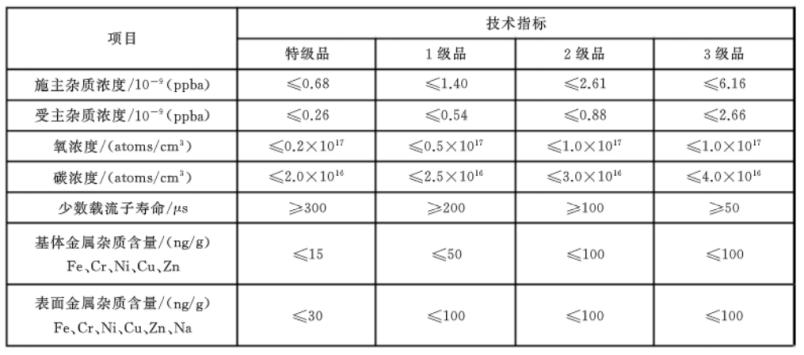

表2 太阳能级多晶硅(GB/T 25074-2017)技术指标

在2010年之前，中国多晶硅产业整体的技术水平比发达国家显著落后。之后，我国成功引进具有成熟应用经验的改良西门子法技术并经过十多年的快速发展，光伏产业具备了先进的多晶硅本地化生产能力，也大幅降低了对进口多晶硅的依赖（见图5）。同时，该技术的持续优化也促进了国内多晶硅价格大幅下降并将价格维持在一个相对较低的水平。本土企业生产多晶硅的成本优势让国外曾经的多晶硅巨头也面临经营窘境。最近的消息显示，德国行业巨头瓦克公司的多晶硅成本难以与我国企业竞争，有可能要退出太阳能级多晶硅市场。改良西门子法在国内和国外均是主流的多晶硅制备工艺，并且已经成熟应用了几十年，企业广泛参与，积累的经验也很丰富。

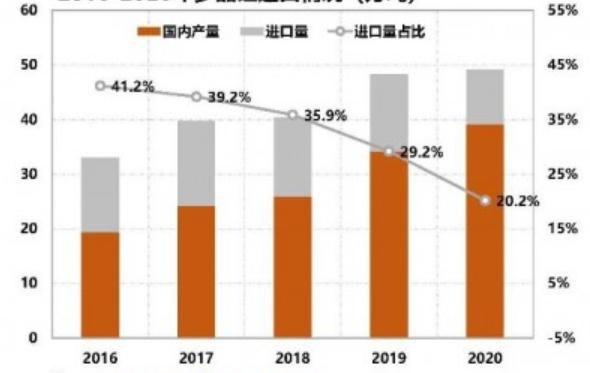

图5 2016-2020年多晶硅进口情况（万吨）

（资料来源：中国光伏行业协会）

国内外的颗粒硅技术商业化运营历史不长，颗粒硅技术路线商业化前景有待观察。由于多晶硅发展初期需求主要来自于半导体，要求的纯度很高，流化床法颗粒硅不能满足要求。国际上实现流化床颗粒硅商业化的企业较少，最初仅有REC公司和MEMC公司。REC从2006年开始建设流化床颗粒硅生产线，到2015年提出关闭美国的多晶硅工厂，再到2019年正式关闭该厂也就10多年的历史。需要注意的一点是，这两家公司除了颗粒硅之外，他们也拥有改良西门子法生产线，而且多晶硅主要来自于改良西门子法生产线。受2011-2012年国际光伏贸易摩擦及补贴政策大幅降低的影响，国际光伏市场需求增速大幅下滑（见图6），国内外光伏企业均受到较大影响。MEMC和REC公司同样也都遭受重创，经营状况不佳，其所拥有的颗粒硅技术分别被协鑫和陕西有色天宏硅业通过收购和合作的方式拿到。可以说，美国的光伏贸易保护主义政策加速了两家企业技术最终流向国内的进程。

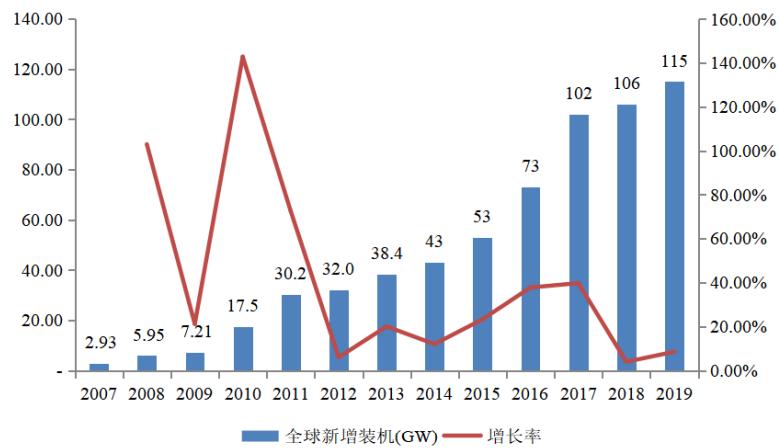

图6 历年全球光伏新增装机容量及增长率

（资料来源：中国光伏行业协会）

受中美贸易摩擦的影响，REC开始了在中国建设流化床法颗粒硅生产线的想法。早在2014年就与陕西有色天宏新能源有限责任公司合资成立了天宏瑞科，天宏瑞科在陕西榆林建立了一个年产500吨电子级高纯硅烷气、1000吨电子级多晶硅、18000吨粒状多晶硅的硅材料生产线。天宏瑞科颗粒硅生产线2017年11月投入试生产。该生产线虽然号称采用了REC的全套技术，但是到目前为止仍未大规模投产。

保利协鑫对颗粒硅的前景比较乐观。今年3月发布公告，称公司硅烷流化床法颗粒硅万吨投产后，已经在生产运营及下游客户使用中得到实证。

首页 上一页 1 2 下一页 尾页 1/2/2
