采用传统的二电平全桥，使用6个IGBT，如果改到三电平拓扑，则要在逆变部分增加到12个IGBT，增加器件意味着增加了整机的成本，但能够提升的效率空间在个位数以下，这些性能的提高往往并不能被客户所埋单，客户更加青睐性价比综合较优的机器选择，而不会单纯的追求单机效率。

　　事实上，要使太阳能逆变器的效率提高 1%非常困难，然而由于系统设计不当，而导致发电效果降低10%的情况，却并不少见，有些甚至可能导致系统无法长期正常运行。从这个事实出发，对逆变器设计提出了新的要求，即满足更加灵活的系统配置。在单路MPPT追踪的情况下，所有的PV组件串接起来，接入逆变器，如果组串中有PV组件失效情况发生，则该路的整体MPPT效率会受到影响，从而有可能使得系统的效率大大下降，无论逆变器有多高的转换效率和追踪效率，都无法发挥作用。为了减少这种失效带来的系统效率降低的风险，户用型小功率逆变器出现了多路独立MPPT追踪的技术趋势，多路MPPT能够减小单路MPPT失效带来的损失，给系统的配置带来了更大的灵活性。图2为一种2路MPPT独立追踪的三相三电平并网逆变器电路拓扑图

　　

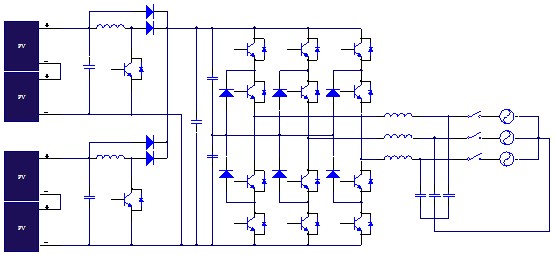

图2 一种两路独立MPPT逆变拓扑电路

　　由于采用了新型的拓扑设计，提供了多路的MPPT追踪通道，单通道的效率依然可以做到很高，但同时给用户提供了更加灵活的系统配置以及降低了潜在的系统效率损失的风险，毫无疑问多路MPPT追踪是受用户欢迎的一个新功能。

　　l 多重通信解决方案，满足灵活的监控需求

　　户用型逆变器安装，使用的场合较为复杂，可以适用于住宅，仓库，公用建筑，办公楼宇，车棚等环境，这也对逆变器的监控提出了更加灵活多变的需求。以前的逆变器设计中，通信多采用有线，如基于RS485的通信接口，客户免不了要在安装时进行布线，同时客户端监控的手段多为基于PC机的应用软件，可以实现一对多的监控。现在这一模式受到了很大的挑战，客户不在满足于有线的方式，而是更多的要求逆变器能够提供无线的监控方案，这一变化一方面要求逆变器本身能够兼容无线通信协议和接口，另一方面能够提供整体的监控方案，特别是客户端的无线监控方案。对于逆变器的设计而言，突破了传统工业系统通信接口和系统监控方案设计的技术路线将对许多从传统电力行业转型过来的逆变器企业构成了挑战。新型的通信和监控方案更多的是基于IT通信领域的技术开发，和传统的电气技术开发截然不同，并且这类产品和解决方案有一定的独立性，可以单独进行产品销售。因此对于逆变器厂商完全可以同专门进行监控产品开发的厂商合作，并提供整体解决方案给客户，逆变器厂商只要开放其部分协议给监控厂商，这种合作模式在目前的逆变器行业中是较为普遍的一种。

　　监控产品并不只限于对逆变器等光伏系统产品的监控，前面分析提到，逆变器同样要接收来自电网的指令并完成一些电气的控制动作，也就是说监控系统和逆变器的通信是双向的，并且下行指令(监控系统到逆变器)具有一定的实时性要求。因此监控类产品逐渐的具有更强的专业性，提供此类产品的公司应当更加广泛而深入的了解新的技术标准，更加紧密的和逆变器等下游产品合作，不断完善产品和解决方案。图3为KLNE提供的户用系统监控方案。

　　

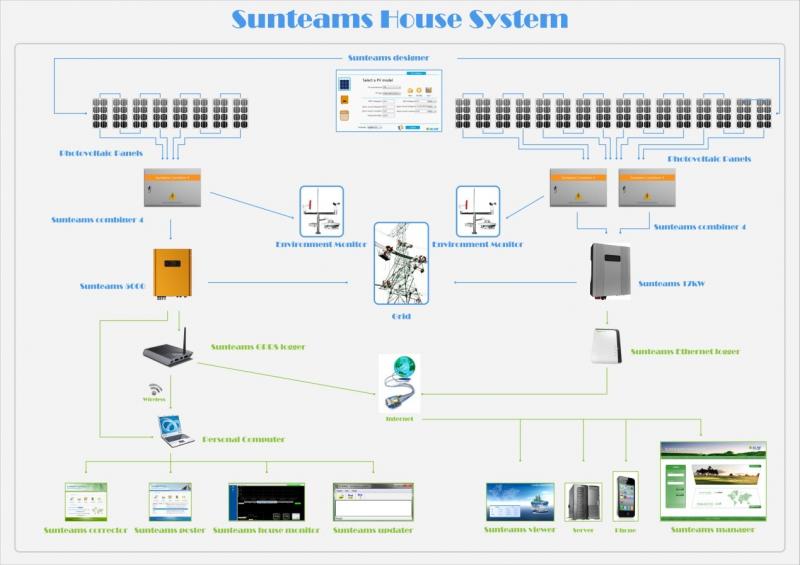

图3 户用系统监控方案

　　l 更加的注重外观、结构的设计

　　在最近的几场光伏展会上，越来越少有全新的产品推出来，各逆变器厂商在产品功能，性能等关键因素上趋于相同，竞争的差异化不在于核心技术，而是转向了产品外观设计、显示面板、机构设计等非核心技术的差异化。

　　

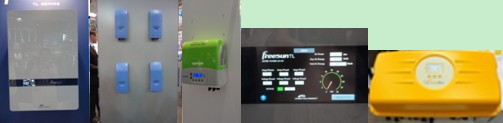

图4 新型户用型逆变器外观设计

　　户用型逆变器的终端用户是个人，家庭，因此逆变器的外观设计向着家用电器类的产品设计靠拢，美观，体积小巧，安装方便，整机重量轻巧，做工细腻，显示面板图形化，直观。这些特征恰恰符合了人们对一个进入家庭的日用产品的需求，很多情况下，家用型逆变器是放置在室内使用的，因此产品本身应该满足噪音低，美观，体积小，显示界面直观，美观，重量小的特点，对于逆变器厂商而言，应该充分的研究目标市场用户对这类电气产品在外观，审美，安装等方面的需求，满足客户的差异化需求，使得逆变器产品除了具备安全性，高效率等条件外，也能够符合用户对外观，界面显示，安装等方面的需求，以更好的满足客户需求，促进市场发展和产品更新换代。

　　国内逆变器厂商在产品的性能方面已经和国外的同行站到了同一起跑线上，但在产品的稳定性，特别是产品的外观设计方面还整体落后于国外产品，产品外观设计缺乏创意，外观较为古板，显示面板简单朴素，颜色材质也很单一，这样在和国外同类产品在同一市场竞争缺乏优势。造成这一结果的原因是多方面，既有主观的，也有客观的原因，主观的原因在于国内的逆变器产品是跟在国外逆变器产品后面发展起来的，开始是在产品的稳定性，性能方面投入了大量的尽力和关注度，并没有非常的重视非核心技术方面的产品特征，另一方面的客观原因是产品设计并不是很了解国外客户对产品外观等方面的需求，同时也缺乏这方面的研发人才，这并不是逆变器产品的个例，实际上国内很多产品在外观，客户体验方面都和国外产品有很大差距，因此这也是造成这一结果的一个原因。在当前户用型变器产品在国际市场竞争日益激烈的情况下，特别是产品的功能，性能等方面趋同的情况下，国内逆变器产品应该更加的重视产品的外观设计，培养和引进产品外观，结构设计方面的专业人才，深入研究和了解国外用户的需求，借鉴国外同行产品在这方面的经验，大力缩小这一差距。

　　以上总结了户用型逆变器出现的一些新的技术特点，毫无疑问，市场当前和未来不仅仅追求一个高效率的发电装置，来自各方面的技术约束条件和需求使得这类逆变器要更要着重整机的外观设计，体积重量将进一步减小，功率密度增大，具有高级显示面板和图形化的显示界面，具备进行无线通信的接口，具有多路MPPT追踪以及更宽的MPPT电压范围，能够接受电网侧的调节指令进行无功，有功功率等实时调节，低电压穿越的功能(德国BDEW技术标准要求)。国内的逆变器产品在国外销售具有很
